CAD-Daten: Wie Sie Ihre Konstruktionsdaten für Marketing & Vertrieb nutzen
Jedes Industrieunternehmen im Maschinen- und Anlagenbau investiert enorme Summen in Engineering und Produktdesign. Das Ergebnis sind hochpräzise, wertvolle CAD-Daten. Doch sobald die Fertigung beginnt, verstauben diese Daten oft auf einem Server, unzugänglich für Marketing und Vertrieb. Der Versuch, sie „mal eben“ für die Website oder eine Präsentation zu nutzen, scheitert meist kläglich. Dieser Artikel ist Ihr strategischer Leitfaden, um diese verborgene Goldmine zu nutzen. Wir zeigen Ihnen den exakten Aufbereitungsprozess und die Transformation von einer technischen Zeichnung in ein hochfunktionales Marketing- und Vertriebs-Asset.
Inhaltsverzeichnis
Die wertvollste, ungenutzte Ressource im Maschinenbau
In unseren Gesprächen mit Marketing- und Vertriebsleitern der Industrie hören wir immer wieder den gleichen Satz: „Wir haben alle 3D-Daten, aber die Konstruktion sagt, wir können sie nicht verwenden.“ Es herrscht eine tiefe Kluft zwischen der Welt des Engineerings und den Anforderungen des modernen Marketings.
Auf der einen Seite steht das Marketing, das dringend überzeugende visuelle Inhalte benötigt. Kunden im B2B-Umfeld erwarten heute mehr als schlechte Fotos oder hundertseitige Prospekte. Sie wollen Produkte erleben, Prozesse verstehen und Lösungen sehen, noch bevor sie gebaut sind.
Auf der anderen Seite steht die Konstruktionsabteilung (Engineering), die mit parametrischen CAD-Systemen (wie SolidWorks, CATIA, Siemens NX oder Inventor) arbeitet. Diese Daten sind mathematisch perfekt für die Fertigung, aber für Marketingzwecke sind sie oft unbrauchbar.
Der Versuch, eine 30-Gigabyte-Baugruppe in eine Website einzubetten oder in einer Präsentation zu öffnen, führt unweigerlich zu Abstürzen, extremen Ladezeiten und einer visuellen Darstellung, die eher an ein Videospiel aus den 90er Jahren erinnert als an ein High-Tech-Produkt.
Dieses Dilemma nennen wir den 3D-Flaschenhals: Die wertvollsten Daten des Unternehmens sind für die wichtigsten Abteilungen in der Außenkommunikation – also Marketing und Vertrieb – effektiv unzugänglich. Die Lösung liegt nicht darin, neue Assets von Grund auf zu erstellen, sondern in einem professionellen, strategischen Aufbereitungsprozess.
CAD vs. Polygon: Warum technische Daten keine Marketing-Bilder sind
Um den Aufbereitungsprozess zu verstehen, müssen wir kurz klären, warum ein CAD-Modell technisch fundamental anders ist als ein 3D-Modell für Virtual Reality oder Marketing. Es ist der Unterschied zwischen einem Bauplan und einem Ölgemälde.
Die Welt des Engineerings: CAD (Mathematische Präzision)
CAD-Daten sind keine „Bilder“, sondern mathematische Beschreibungen. Sie basieren oft auf NURBS (Non-Uniform Rational B-Splines) oder parametrischer Modellierung. Jede Bohrung, jede Rundung ist eine exakte Formel.
-
Zweck: Fertigung und Simulation. Die Daten müssen 100% präzise sein, damit die CNC-Fräse exakt weiß, wo sie schneiden muss.
-
Struktur: Sie enthalten eine unvorstellbare Menge an Informationen: Materialeigenschaften, Fertigungstoleranzen, Gewindetypen und oft auch „unsichtbare“ Bauteile im Inneren der Maschine.
-
Nachteil: Diese mathematische Präzision ist extrem aufwendig zu berechnen. Für eine visuelle Darstellung in Echtzeit sind sie völlig ungeeignet.
Die Welt des Marketings: Polygon-Modelle (Visuelle Effizienz)
Marketing, 3D-Visualisierung und alle Echtzeit-Anwendungen (wie Virtual Reality, Games oder 3D-Konfiguratoren) arbeiten mit Polygon-Netzen (sog. „Meshes“).
-
Zweck: Visuelle Darstellung in Echtzeit (Realtime).
-
Struktur: Ein Polygon-Modell ist im Grunde dumm. Es ist nur eine Hülle, eine Fassade, die aus Tausenden oder Millionen kleiner Polygone besteht. Es „weiß“ nichts über seine Funktion, nur wie es aussieht.
-
Vorteil: Weil es nur eine Oberfläche ist, kann es von Grafikkarten extrem schnell berechnet werden. Das ermöglicht flüssige 60 oder 90 Bilder pro Sekunde, die wir für ein interaktives Erlebnis brauchen.
Das Kernproblem ist die Übersetzung. Wenn man CAD-Daten direkt in Polygon-Modelle konvertiert, entsteht ein Datenchaos. Die Struktur ist unlogisch, die Dateigröße gigantisch und das Modell voller visueller Fehler. Es muss professionell interpretiert und optimiert werden.

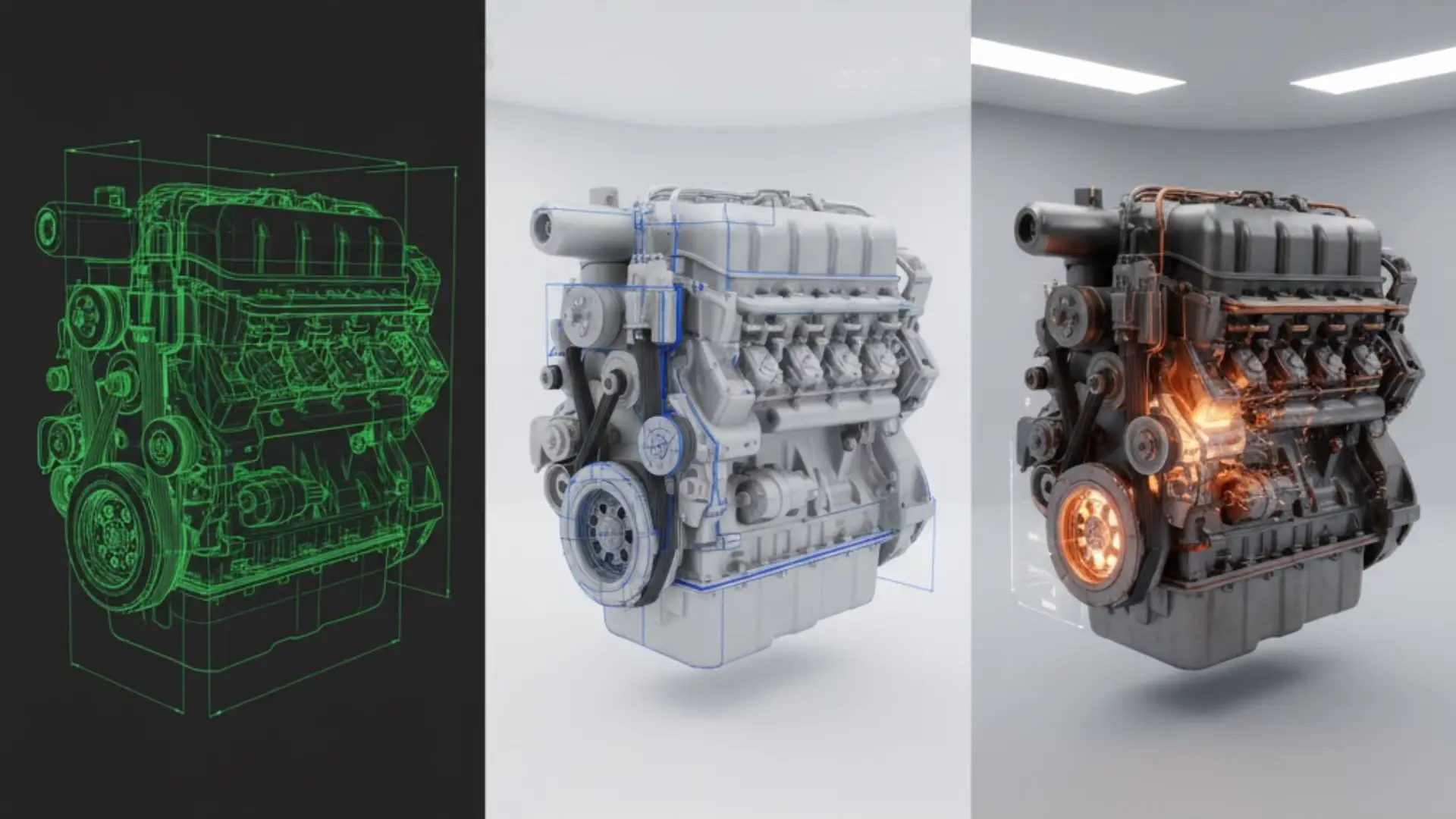

Der strategische Prozess: Die Aufbereitung zur Datenoptimierung
Hier beginnt unsere Arbeit als Digitalagentur. Die Aufbereitung ist ein mehrstufiger Veredelungsprozess, der technisches Know-how mit künstlerischer Finesse verbindet.
Schritt 1: Selektive Polygon-Reduktion (Das „Aufräumen“)
Wir werfen nicht einfach 90% der Daten weg. Wir nutzen intelligente, teil-automatisierte Algorithmen und unser Engineering-Verständnis, um zu entscheiden, welche Details für das Marketing relevant sind.
Stellen Sie es sich wie eine Hausrenovierung vor: Wir werfen den ungenutzten Müll auf dem Dachboden weg, aber behalten die tragenden Wände. Bei einer Maschine bedeutet das:
-
Entfernen: Alle inneren Bauteile, die der Kunde nie sehen wird (z.B. Schrauben im Gehäuse, Dichtungen, innere Platinen).
-
Vereinfachen: Extrem komplexe Geometrien (z.B. ein Gewinde mit 5.000 Polygonen) werden durch eine einfachere Form ersetzt, die visuell identisch aussieht.
Allein durch diesen Schritt kann die Datenlast oft um über 90% reduziert werden, ohne dass ein sichtbarer Qualitätsverlust entsteht. Das ist die Grundlage für jede schnelle Ladezeit.
Schritt 2: Remeshing & UV-Mapping – die Veredelung
Nach Schritt 1 haben wir ein leichtes, aber oft noch unschönes Modell. Die Oberfläche ist durch die automatische Konvertierung oft unsauber.
-
Remeshing (Retopologie): Wir bauen die Oberfläche des Modells mit einer sauberen Struktur (Topologie) neu auf. Das ist entscheidend, damit das Licht später korrekt und realistisch auf der Oberfläche reflektiert wird.
-
UV-Mapping: Das ist einer der wichtigsten Schritte. Ein 3D-Modell ist eine 3D-Form, aber eine Textur (z.B. das Bild von gebürstetem Metall) ist 2D. Wir müssen das 3D-Modell aufschneiden und flach auf einer 2D-Karte ausbreiten (die „UV-Map“). Stellen Sie sich vor, Sie schälen eine Orange und legen die Schale flach auf den Tisch. Nur so können wir dem Modell sagen, wo genau der Lack, das Metall oder das Logo platziert werden soll.
Ohne sauberes UV-Mapping sieht jedes 3D-Modell aus wie billiges Plastik.
Schritt 3: Texturierung & Shading – das Realistisch-Machen
Hier kommt die Kunst ins Spiel. Wir tragen die Materialien auf. Wir definieren, wie rau das Metall ist, wie stark der Lack glänzt, ob die Oberfläche Kratzer oder Fingerabdrücke hat. Wir fügen Details hinzu, die im CAD-Modell oft fehlen (z.B. realistische Schweißnähte oder leichte Gebrauchsspuren), um das Modell lebendig und glaubwürdig zu machen.
Anwendung 1: High-End 3D-Visualisierung für Marketing
Sobald die Daten aufbereitet sind (siehe oben Schritt 1-3), ist dies der erste und schnellste Weg, sie zu nutzen. Wir sprechen hier von Rendering. Das bedeutet, ein Computer rechnet mehrere Minuten oder Stunden an einem einzigen Bild, um perfekte Licht- und Schatten-Reflexionen zu erzeugen.
Der Vorteil gegenüber einem echten Fotoshooting ist immens:
-
Kein Prototyp nötig: Sie können Ihr Produkt in perfekter Qualität zeigen, Monate bevor der erste Prototyp fertig ist. Ideal für Produkt-Launches oder Investoren-Pitches.
-
Kostenersparnis: Sie sparen sich den Transport der Maschine, die Miete eines Fotostudios, den Fotografen und die Logistik.
-
Absolute Flexibilität: Sie wollen die Maschine in einer anderen Farbe? Mit einem Klick erledigt. Sie wollen sie in einer Wüste, einer Fabrikhalle oder freigestellt auf Weiß? Alles ist möglich, ohne das Studio neu aufzubauen.
Typische Anwendung: Fotorealistische Bilder für die Website, den Produktkatalog, Social-Media-Posts oder beeindruckende 4K-Imagefilme und Prozessanimationen.
Anwendung 2: Realtime-Anwendungen für Vertrieb, Messe & Training
Dies ist die Königsklasse der CAD-Aufbereitung und führt direkt zu Lösungen wie unserem XR-Sales. Hier muss das Modell nicht nur gut aussehen, sondern auch extrem performant sein (in Echtzeit, d.h. live, berechnet werden).
Dafür müssen die Daten noch stärker optimiert werden. Die aufbereiteten Modelle werden in sogenannte Game Engines (z.B. Unreal Engine oder Unity) importiert.
Der entscheidende Unterschied: Der Kunde ist nicht mehr nur passiver Betrachter wie beim Film, sondern wird zum aktiven Akteur.
-
Virtueller Showroom (Messe): Anstatt nur eine Maschine auf die Messe zu karren, präsentieren Sie Ihr gesamtes Produktportfolio auf einem großen Touchscreen. Kunden können die Modelle drehen, zoomen, konfigurieren und per „Röntgenblick“ ins Innere schauen.
-
XR-Sales (VR/AR-Vertrieb): Das ist die emotionalste Form der Präsentation. Der Kunde setzt eine VR-Brille auf und steht 1:1 neben Ihrer 10-Meter-Anlage. Er kann die Dimensionen spüren, die Ergonomie prüfen und die Maschine in seiner eigenen, virtuell nachgebauten Fabrikhalle sehen. Dieser „Aha-Moment“ verkauft mehr als jedes Datenblatt.
-
Interaktives VR-Training: Da das Modell ein exakter Digitaler Zwilling ist, können Mitarbeiter daran Wartungsprozesse oder Inbetriebnahmen üben. Sie können gefahrlos Fehler machen, ohne die teure, reale Produktion zu stoppen oder sich selbst zu gefährden.
Fazit: Ihre CAD-Daten sind kein Abfallprodukt, sondern Ihr wertvollstes Vertriebs-Asset
Die Investition, die Sie in Ihre Konstruktionsdaten getätigt haben, kann sich doppelt amortisieren: einmal in der Fertigung und einmal im Marketing und Vertrieb.
Ihre CAD-Daten sind die Single Source of Truth. Der Unterschied zwischen einem unbrauchbaren technischen Modell und einem hochemotionalen, interaktiven Verkaufserlebnis ist der professionelle Aufbereitungsprozess.
Hören Sie auf, Ihre Marketing-Assets teuer und mühsam neu zu erstellen. Fangen Sie an, die Goldmine zu nutzen, auf der Sie bereits sitzen.
